Descripción

Especificaciones Técnicas

CUADRO

F-Play 24 Stealth Evo Aluminio 6061

Tubería hidroformada

Sistema de suspensión Zero

120mm de recorrido

Link superior en una pieza (mediante tornillo)

Eje trasero QR 9mm

Eje de pedalier BSA

Guiado interno HHG

Batería integrada no extraible

TALLAS

Única: 300mm

AMORTIGUADOR

SR Suntour Raidon R

210×47.5mm

Ajustes: Rebote en baja velocidad y precarga de aire. Casquillos superior e inferior 45x8mm

HORQUILLA

RockShox Judy Silver TK 26, 100mm

TurnKey, Solo Air, tubo de dirección conificado,

Eje de 9x135mm, barras de aluminio de 30mm, 40mm offset.

Ajustes: Compresión en baja hasta bloqueo, rebote y precarga de aire

DIRECCIÓN

Onoff Saturn conificada de 1-1/8” a 1-1/2”

Rodamientos sellados ACB

Superior 41×30.2x7x45ºx45º

Inferior 51.9x40x8x45ºx45º

POTENCIA

MDK XC

Aluminio 6061 forjado, 31.8mm diámetro

---

MANILLAR

MDK XC 1.0

Aluminio 6061

Altura: 25mm

Anchura: 680mm

9º retroceso

5º elevación

31.8mm diámetro

PUÑOS

Onoff Twin

135mm

1lock-on

TIJA

MDK XC 0-R

Diámetro 31.6mm

Longitud 300mm

SILLÍN

SDG Fly JR

---

FRENO DELANTERO

Tektro Auriga HDM291 hidráulico

60mm IS 6 tornillos

FRENO TRASERO

Tektro Auriga HDM291 hidráulico

60mm IS 6 tornillos

MANETAS DE FRENO

Tektro Auriga HDM291

LLANTAS

MDK-XP1 24 TLR

Ancho interno de 23mm

Tubeless ready

32 radios

RADIOS

CN sección redonda de acero inoxidable

---

BUJE DELANTERO

Formula DC20LW 9x135mm

rodamientos abiertos

IS 6 tornillos

BUJE TRASERO

Mahle-Ebikemotion X-35



NEUMÁTICO DELANTERO

Kenda Booster 24×2.4 de compuesto único 30TPI

Aro rígido

NEUMÁTICO TRASERO

Kenda Booster 24×2.4 compuesto único 30TPI

Aro rígido



BIELAS

Samox

Plato Direct mount

165mm

PLATOS

30 dientes

Acero

CADENA

Shimano HG54

10v



CAMBIO-TRASERO

Shimano Deore M5120

SGS

Shadow+

10v

MANDOS-PULSADORES DE CAMBIO

Shimano Deore M4100R

Rapid Fire Plus

10v

PIÑONES

Shimano Deore M4100

11-46 dientes

10v

PATILLA DE CAMBIO

Mondraker M073

---

PESO SIN PEDALES

16.4kg

---

MOTOR

Mahle-Ebikemotion X-35

---

BATERIA

Mahle-Ebikemotion Internal 250Wh

---

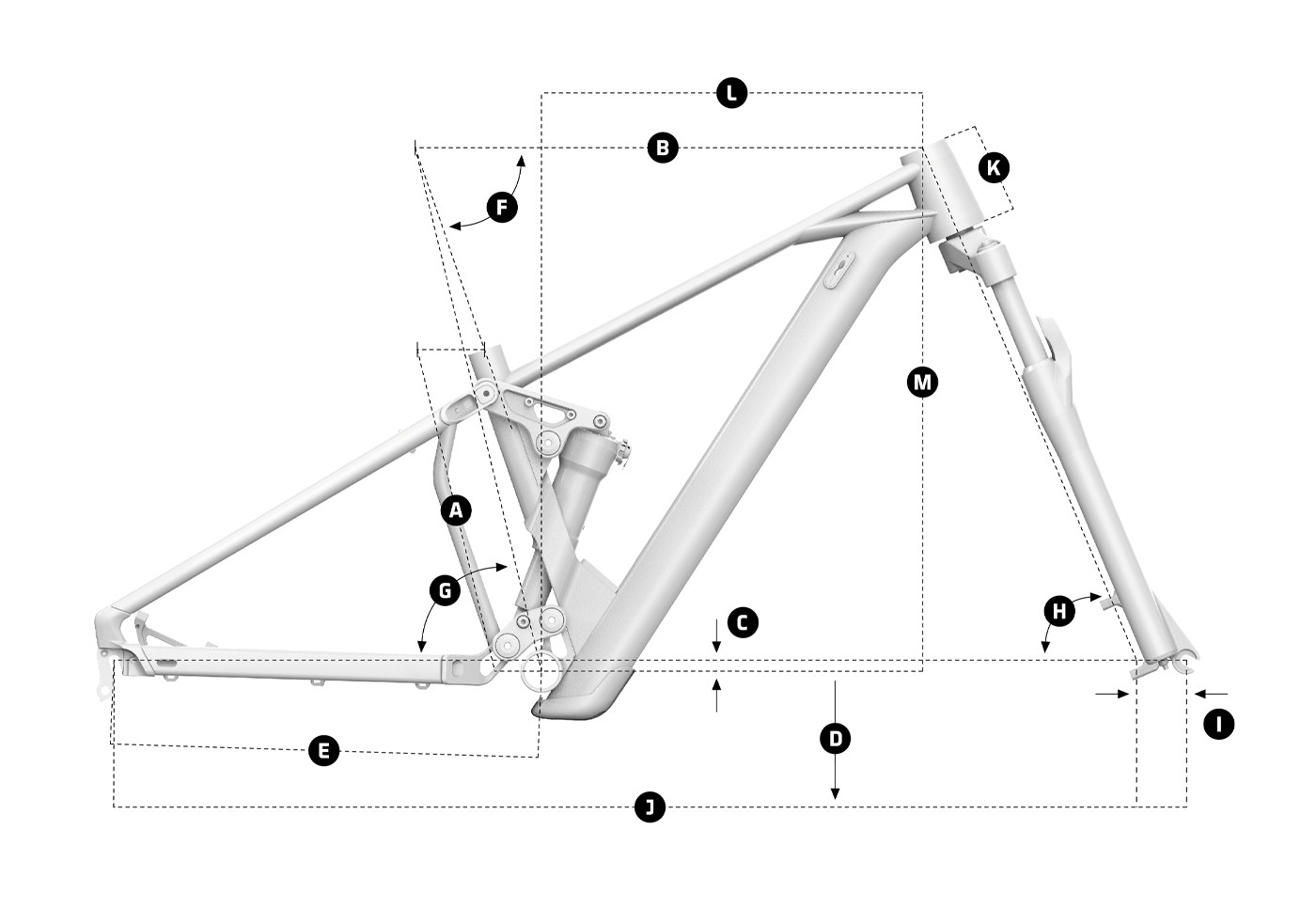

GEOMETRÍA



	FRAME SIZE	F-PLAY 24
A	Longitud tubo sillín	320mm
B	Longitud tubo superior	525mm
C	Caída eje pedalier	-10mm
D	Altura eje pedalier	295mm
E	Longitud vainas	420mm
F	Ángulo tubo sillín real	71°
G	Ángulo tubo sillín efectivo	76°
H	Ángulo dirección	67°
I	Fork Offset	39mm
J	Distancia entre ejes	1050mm
K	Longitud pipa	90mm
L	Reach	375mm
M	Stack	513mm
