Descripción

Especificaciones Técnicas

CUADRO

Play 24 Stealth Evo Aluminio 6061

Tubería hidroformada

Tubo de dirección conificado

120mm de recorrido

Eje trasero QR 9mm

Eje de pedalier BSA

Guiado interno HHG

Batería integrada no extraible

TALLAS

Única: 320mm

HORQUILLA

RockShox Judy Silver TK 26

TurnKey, Solo Air, tubo de dirección conificado

Eje de 9x100mm

Ajustes: Compresión en baja hasta bloqueo, rebote y precarga de aire

DIRECCIÓN

Onoff Saturn conificada de 1-1/8” a 1-1/2”

Rodamientos sellados ACB

Superior 41×30.2x7x45ºx45º

Inferior 51.9x40x8x45ºx45º

POTENCIA

MDK XC

Aluminio 6061 forjado, 31.8mm diámetro

---

MANILLAR

MDK XC 1.0

Aluminio 6061

Altura: 25mm

Anchura: 650mm

9º retroceso

5º elevación

31.8mm diámetro

PUÑOS

Onoff Twin, 1lock-on, 135mm

TIJA

MDK XC 0-R

Aluminio 6061 T6

Diámetro 31.6mm

Longitud: 350mm

SILLÍN

SDG Fly JR

---

FRENO DELANTERO

Tektro Auriga HDM291 hidráulico

160mm IS 6 tornillos

FRENO TRASERO

Tektro Auriga HDM291 hidráulico

160mm IS 6 tornillos

MANETAS DE FRENO

Tektro Auriga HDM291 hidráulico

LLANTAS

MDK-XP1 24 TLR

Ancho interno de 23mm

Tubeless ready

32 radios

RADIOS

CN sección redonda de acero inoxidable

---

BUJE DELANTERO

Formula DC20LW 9x100mm

Rodamientos abiertos

IS 6 tornillos

BUJE TRASERO

Mahle-Ebikemotion X-35

NEUMÁTICO DELANTERO

Kenda Booster 24×2.4 de compuesto único 30TPI

Aro rígido

NEUMÁTICO TRASERO

Kenda Booster 24×2.4 compuesto único 30TPI

Aro rígido

BIELAS

Samox

Plato Direct mount

155mm

PLATOS

28 dientes

Acero

CADENA

Shimano CN-HG54-10s



CAMBIO-TRASERO

Shimano Deore M5100

SGS

Shadow+

10v

MANDOS-PULSADORES DE CAMBIO

Shimano Deore M4100R

Rapid Fire Plus

10v

PIÑONES

Shimano Deore CS-HG500-10 11-42t 10s

PATILLA DE CAMBIO

Mondraker M073

---

PESO SIN PEDALES

15.1kg

---

MOTOR

Mahle-Ebikemotion X-35

---

BATERIA

Mahle-Ebikemotion Internal 250Wh

---

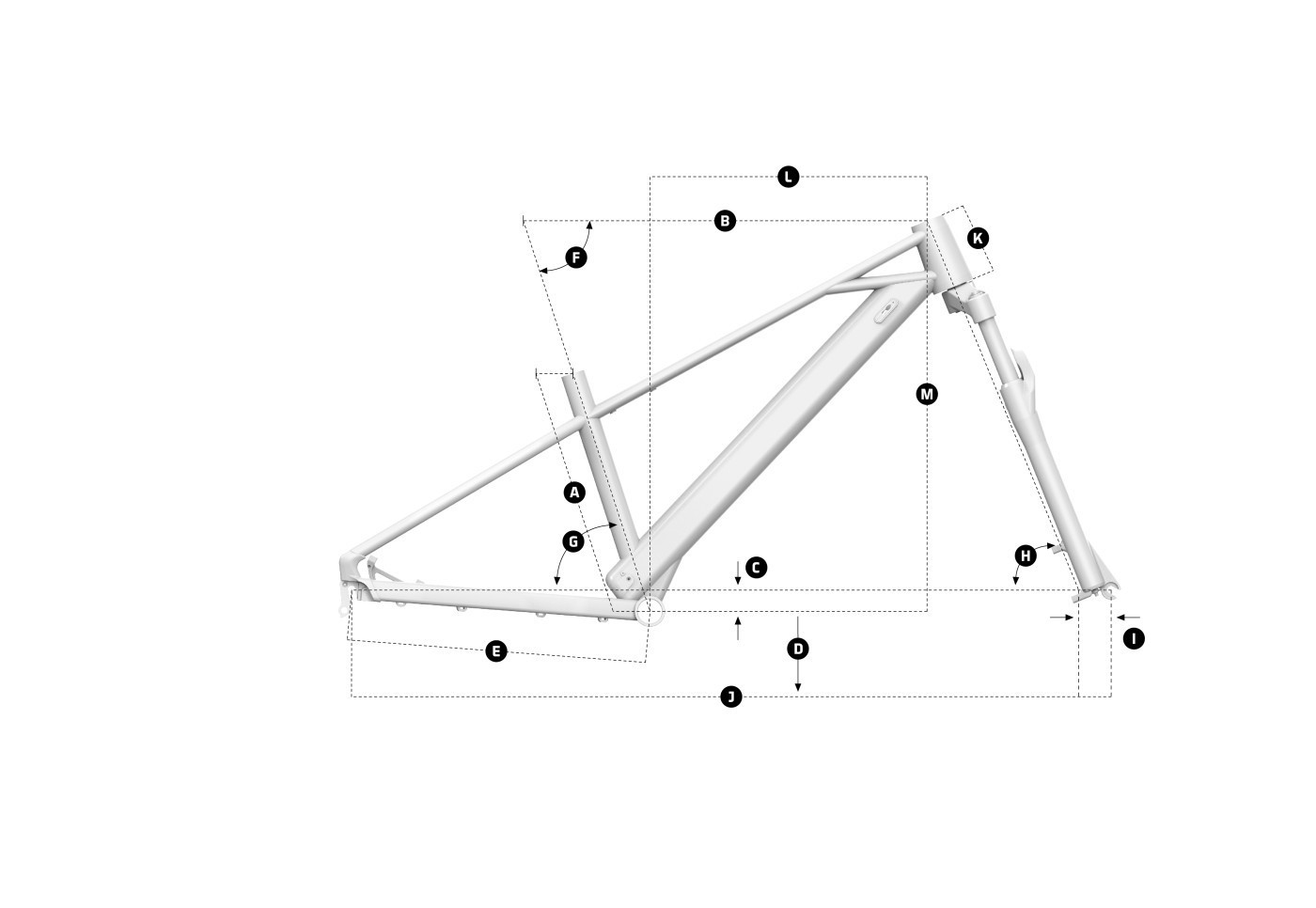

GEOMETRÍA

	FRAME SIZE	PLAY 24
A	Longitud tubo sillín	320mm
B	Longitud tubo superior	517mm
C	Caída eje pedalier	-30mm
D	Altura eje pedalier	280mm
E	Longitud vainas	405mm
F	Ángulo tubo sillín real	72°
G	Ángulo tubo sillín efectivo	72°
H	Ángulo dirección	68°
I	Fork Offset	39mm
J	Distancia entre ejes	994mm
K	Longitud pipa	100mm
L	Reach	350mm
M	Stack	537mm
